Диск звездообразного типа для подачи преформ связанного типа, с печью и диском звездообразного колеса, обеспечивает надежную и стабильную подачу преформ один на один, гарантируя отсутствие пропусков преформ.

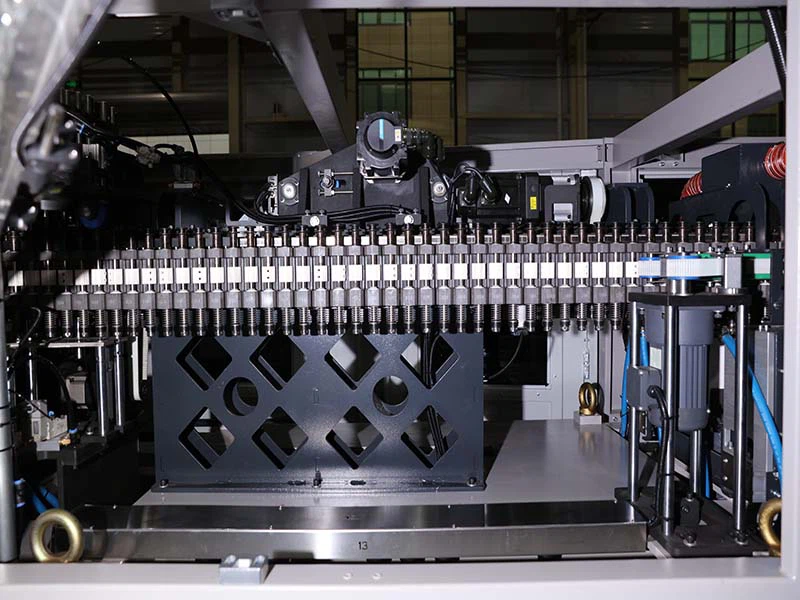

Система перемещения: оправка перемещается по одной, работая плавно и непрерывно.
Система керамической отражающей пластины: используется швейцарская керамическая отражающая пластина для достижения высокой эффективности отражения, экономии энергии и высокой эффективности.
Изменятьсистема подачи
После Преформа вынимается из печи, шнек с переменным шагом быстро меняет шаг от расстояния преформы (38,1 мм) до необходимого (80 мм) для выдува формы бутылки. Шнек вращается на 360 градусов (по сравнению с традиционным переменным шагом вперед и назад), что снижает износ и шум, делая оборудование более быстрым и стабильным.

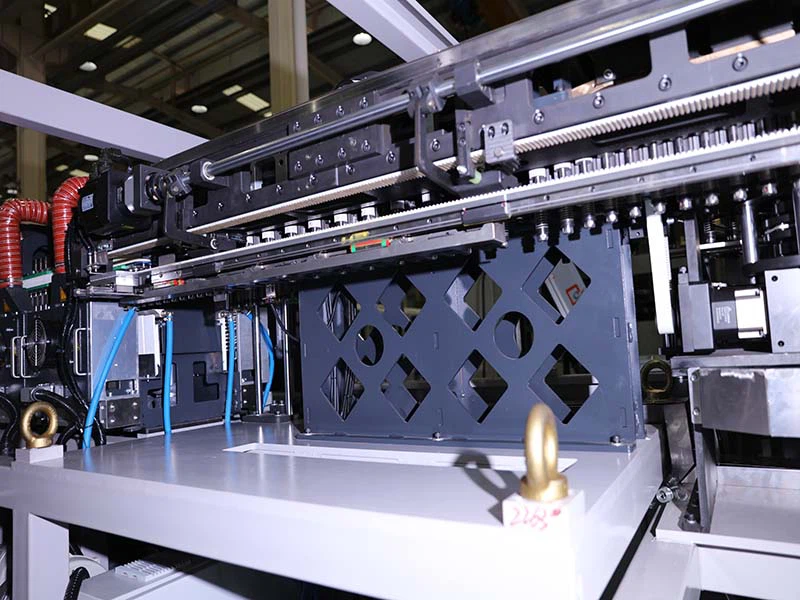

Растягивающий блок
Привод от серводвигателя, зубчатая передача и реечная система обеспечивают высокую скорость.
Комбинированный продувочный клапан высокого давления
Корпус клапана работает чувствительно и имеет высокую скорость реагирования, с коротким циклом продувки, что увеличивает производительность и снижает потребление энергии.

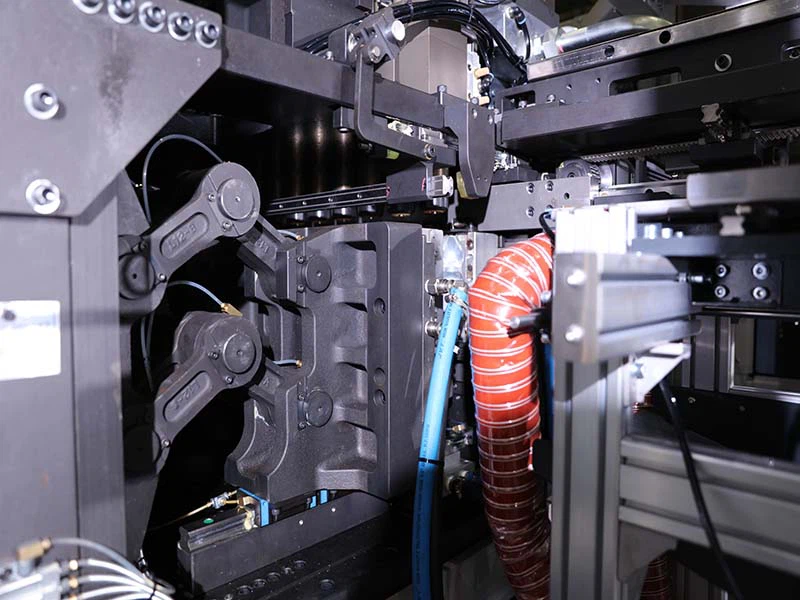

Узел зажима: 4 серводвигателя с двумя плитами приводят в действие редуктор для зажима и открытия, нижняя кулачковая система работает совместно для открытия и закрытия формы.
Система выдачи бутылок
1. Использование верхней и нижней конструкции обдува обеспечивает быструю и плавную подачу бутылки в воздуховод.
2. Отдельная конструкция подачи воздуха с универсальными колесами, установленными внизу, для более быстрого перемещения внутрь и наружу, что делает ее удобной для быстрой замены пресс-формы.
Система впуска воздуха
Охлаждающая вода источника воздуха централизована на входе, что позволяет избежать беспорядочных внешних трубопроводов. Весь комплект использует японские компоненты SMC, что делает источник воздуха более стабильным.
Форма для бутылок
Изготовленный из алюминиевого материала 7075, продукт гладкий и глянцевый. Весь набор форм использует большие водные каналы для ускорения циркуляции охлаждающей воды, уменьшения засоров и ускорения формования продукта, что повышает эффективность производства.

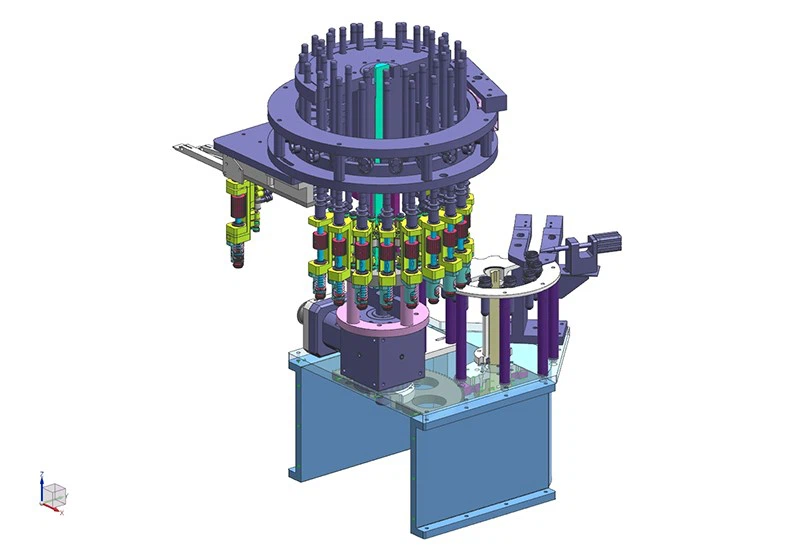

3D фото машины

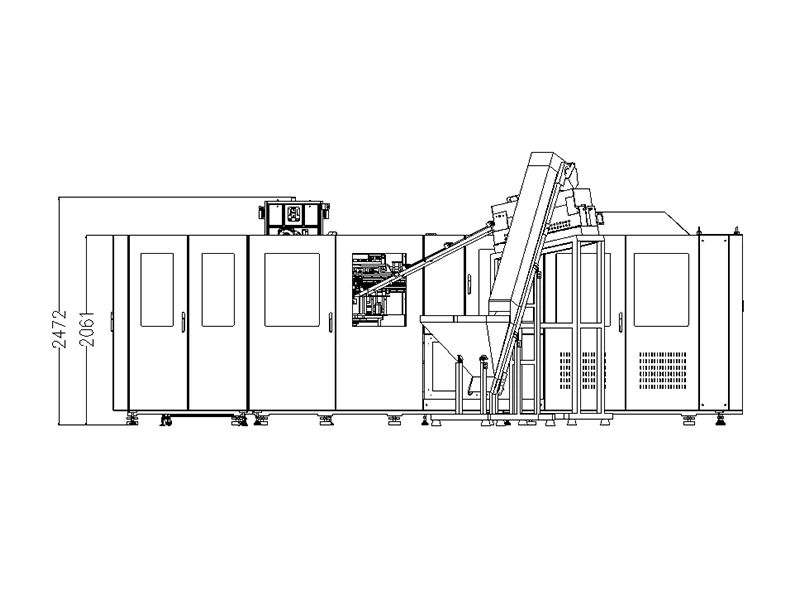

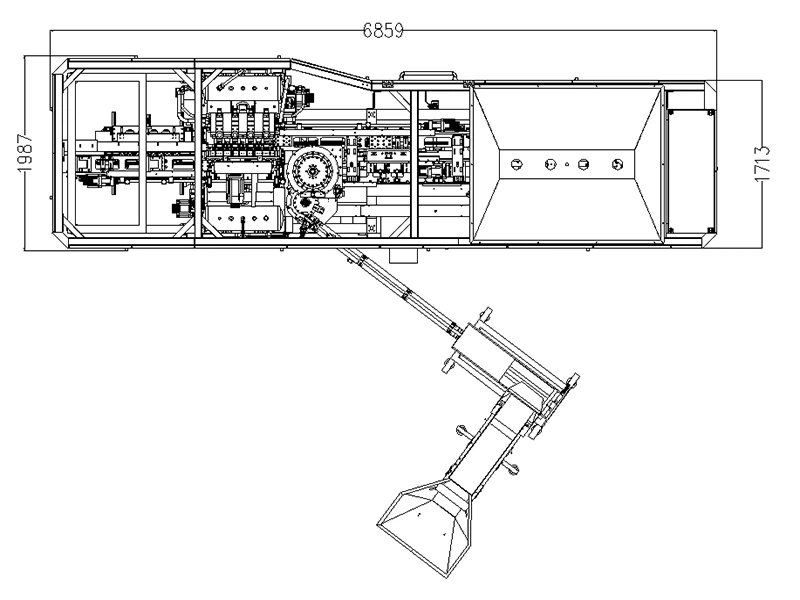

Размер машины
Технические характеристики машины
|
Модель |
Единица |
РЛ-6III |
РЛ-8ІІ |
РЛ-8III |
РЛ-10Глава III |
|
|
Система зажима |
Количество полостей |
полости |
6 |
8 |
8 |
10 |
|
ход формы |
мм |
0-90 |
0-130 |
0-90 |
0-90 |
|
|
растягивающий ход |
мм |
250 |
340 |
250 |
250 |
|
|
Нижний штрих |
мм |
30 |
50 |
30 |
30 |
|
|
Шаг полости |
мм |
80 |
114.3 |
80 |
80 |
|
|
нагревательный шаг |
мм |
44.48 |
50.8 |
44.48 |
44.48 |
|
|
Номер держателя |
ПКС |
128 |
128 |
128 |
138 |
|
|
Контейнер |
Макс.объем контейнера |
лтр |
0.7 |
1.5 |
0.7 |
0.7 |
|
Макс. диаметр горловины |
мм |
30 |
30/38 |
30 |
30 |
|
|
Макс. высота пред. |
мм |
90 |
120 |
90 |
90 |
|
|
Макс. диаметр контейнера |
мм |
65 |
95 |
65 |
65 |
|
|
Макс. высота контейнера |
мм |
250 |
320 |
250 |
250 |
|
|
※ теоретический выход |
B.P.H |
12000 |
12000-14000 |
16000 |
20000 |
|
|
Электрическая система |
отопительная печь |
ЕДИНИЦЫ |
4 |
8 |
6 |
8 |
|
ящик*канал |
层 |
9 |
10 |
9 |
10 |
|
|
Количество ламп |
шт. |
36 |
80 |
54 |
80 |
|
|
мощность нагрева |
кВт |
44 |
96 |
65 |
96 |
|
|
СРЕДНЯЯ МОЩНОСТЬ |
кВт |
20 |
38 |
25 |
30 |
|
|
Установленная мощность |
кВт |
75 |
108 |
85 |
108 |
|
|
Напряжение |
Напряжение |
220В/380В/50/60Гц/3 фаза |
220В/380В/50/60Гц/3 фаза |
220В/38В/50/60Гц/3 фаза |
220В/380В/50/60Гц/3 фаза |
|
|
Воздушная система |
рабочее давление |
кг/см2 |
7 |
7 |
7 |
7 |
|
давление выдува |
мпа |
2.5-3.5 |
2.5-3.5 |
2.5-3.5 |
2.5-3.5 |
|
|
высокое давление воздуха, потребляющее |
л/мин |
6 |
8 |
8 |
10 |
|
|
冷却水规格 Система охлаждения |
температура |
степень |
10-15 |
10-15 |
10-15 |
10-15 |
|
давление |
МПа |
0.4 |
0.4 |
0.4 |
0.4 |
|
|
скорость потока |
л/мин |
80 |
80 |
80 |
80 |
|
|
мощность нагрева |
л.с. |
8 |
10 |
8 |
10 |
|
|
Машина |
L×W×H (габариты машины) |
M |
5.8*2.0*2.5 |
7.2*2.1*2.8 |
7.0*2.0*2.5 |
7.2*2.1*2.8 |
|
вес машины |
КГ |
7000 |
10000 |
9000 |
10000 |
|
